Español:

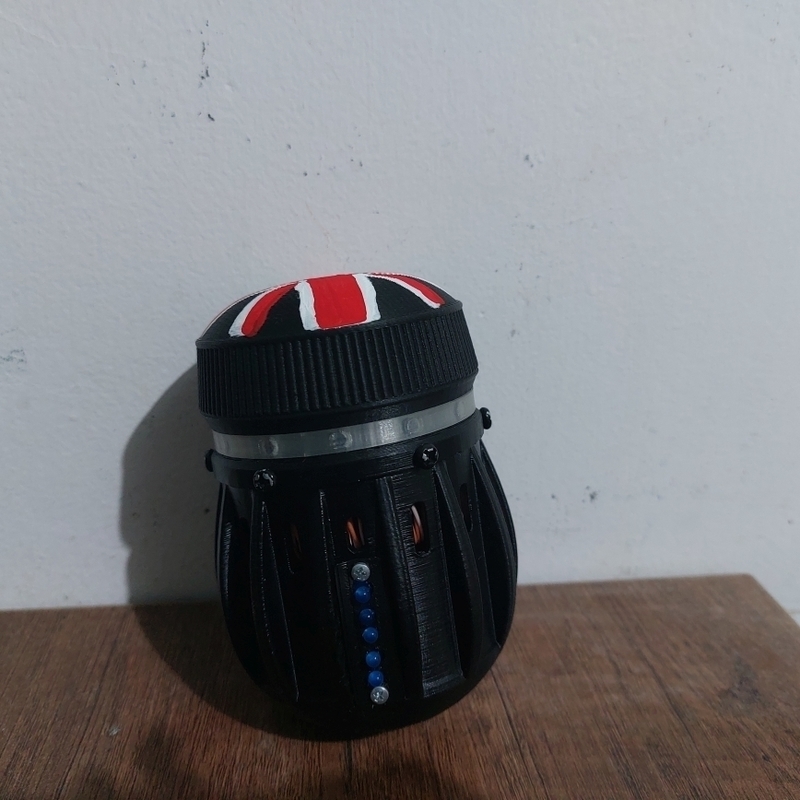

Hola a todos! Esta vez les traigo la granada del operador TATCHER del juego Rainbow Six Siege. La granada esta diseñada para que se encienda al girar la tapa y encender los leds delanteros como los leds laterales, tal cual el modelo real del juego.

Para esto se va a necesitar lo siguiente:

• 17 leds color azul de 3mm
• 1 bateria de 9v.
• 1 arduino nano CH3
• 3m de cable UTP
• 6 tornillos M3x5mm color negro
• 2 tornillos M2x5mm
• 1 plaquita pequeña de baquelita perforada
• 5 resistencias de 1k ohm
• 12 resistencias de 270 ohms
• 20cm de cable rojo 1.4mm
• 20cm de cable negro de 1.4mm
• 12 cables hembra hembra de 20cm dupont para arduino
• 1 regleta de conectores dupont para arduino

El código usado en el Arduino Nano esta dentro de los archivos adjuntos en un archivo "Arduino CODE.txt".

El proceso de armado esta en mi canal de Youtube, y les dejo el link directo al video para que puedan verlo:

https://www.youtube.com/watch?v=o8eX8-XFQqs

Espero lo disfruten

Saludos!!!

English:

Hi everyone! This time I bring you the TATCHER operator grenade from the Rainbow Six Siege game. The grenade is designed to light up when you turn the lid and turn on the front LEDs as well as the side LEDs, just like the real model of the game.

For this you will need the following:

• 17 blue 3mm LEDs
• 9v battery.
• 1 arduino nano CH3
• 3m of UTP cable
• 6 M3x5mm black screws
• 2 M2x5mm screws
• 1 small perforated bakelite plate
• 5 resistors of 1k ohm
• 12 resistors 270 ohm resistors
• 20cm red cable 1.4mm
• 20cm of 1.4mm black cable
• 12 female-female dupont 20cm cables for arduino
• 1 dupont connector strip for arduino

The code used in the Arduino Nano is in attached files in "Arduino CODE.txt" file.

The assembly process is on my YouTube channel, and I leave the direct link to the video so that you can see it:

https://www.youtube.com/watch?v=o8eX8-XFQqs

I hope you enjoy it

Greetings!!!

PARAMETROS DE IMPRESION:

Español:

Imprimir en cualquier material (PLA, PETG, ABS) en color NEGRO:

Cuerpo.STL Tapa.STL

Imprimir en color negro y en filamento TPU:

Tapa de Leds.STL Bobina Interna.STL

Imprimir con filamento TRASLUCIDO y en cualquier material (PLA, ABS, PETG)

Difusor de leds.STL

Piezas que necesitan soportes:

Cuerpo.STL Tapa.STL Tapa de Leds.STL

English:

Print on any material (PLA, PETG, ABS) in BLACK color:

Cuerpo.STL Tapa.STL

Print in black and in TPU filament:

Tapa de Leds.STL Bobina Interna.STL

Print with TRANSLUCENT filament and on any material (PLA, ABS, PETG):

Difusor de leds.STL

Parts needing supports:

Cuerpo.STL Tapa.STL Tapa de Leds.STL
