Español:

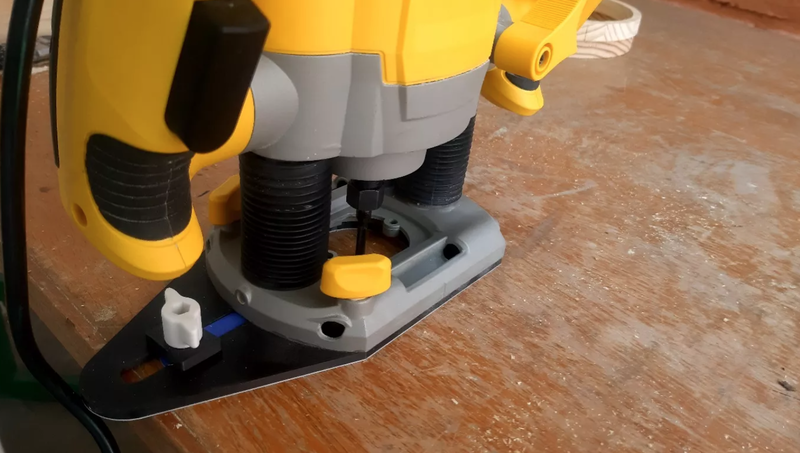

Hice esta base para la ruteadora Stanley SRR1200-B2 para poder sacar CIRCULOS desde 4" de diámetro hasta 10" de diámetro y desde 8cm hasta 25cm.

Esta base es regulable tanto en las escalas de centímetros (la escala va cada 1/2 centímetro) como en escalas de pulgadas (la escala va cada 1/2 pulgada).

Esta base esta regulada segun la broca - fresa que viene de stock en la caja de la maquina la cual tiene un diametro de 1/4" o 6.35mm.

En la base se muestran las escalas.

Armado:

Consta de 4 piezas que se necesitan imprimir en 3d, las cuales 3 de ellas pueden ser impresas en PLA, ABS, PETG o cualquier filamento duro y resistente que tengan a mano, y 1 de las piezas tiene que ser impresa en TPU.

Se necesitan 4 tornillos cabeza avellanada M4x20mm para el armado de la base a la ruteadora, 1 tornillo M4x20mm para la sujeccion de la regleta medidora el cual va a tener que limarse la cabeza para que tenga un ancho de 5mm, 1 arandela M4 y una tuerca M4 para el ajuste.

En las piezas CENTRO1.STL y CENTRO2.STL en el agujero debe de colocarse algun pin o clavo de un diametro de 3mm, el cual será el centro del circulo donde girará nuestro router.

English:

I made this base for the Stanley SRR1200-B2 router to be able to pull CIRCLES from 4 "diameter to 10" diameter and from 8cm to 25cm.

This base is adjustable both in centimeter scales (the scale goes every 1/2 centimeter) and in inch scales (the scale goes every 1/2 inch).

This base is regulated according to the drill - cutter that comes from stock in the box of the machine which has a diameter of 1/4 "or 6.35mm.

Scales are shown at the base.

Armed:

It consists of 4 pieces that need to be printed in 3d, which 3 of them can be printed in PLA, ABS, PETG or any hard and resistant filament that they have a hand, and 1 of the pieces has to be printed in TPU.

4 M4x20mm countersunk head screws are needed to assemble the base to the router, 1 M4x20mm screw to hold the measuring strip which will have to be filed with the head so that it has a width of 5mm, 1 M4 washer and a nut M4 for adjustment.

In the parts CENTRO1.STL and CENTRO2.STL, a pin or nail with a diameter of 3mm must be placed in the hole, which will be the center of the circle where our router will rotate.

PARÁMETROS DE IMPRESIÓN 3D

Español:

• Imprimir TODAS las piezas con altura de capa 0.2mm

-Imprimir en cualquier filamento duro y resistente por ejemplo: PLA, PETG, ABS.. etc las siguientes piezas:

Base compas circulos para Ruteadora Stanley SRR1200.stl Centro 1.stl Centro 2.stl Tuerca de ajuste.stl

-Imprimir en TPU o cualquier filamento ligeramente comprimible las siguiente pieza:

Presor.stl

Todas las piezas menos la pieza "Presor.stl", deben de imprimirse en 2 colores, cambiando el color en la capa 3 para que asi se pueda notar la regleta como podran verla en las fotos adjuntas.

English:

• Print ALL the pieces with layer height 0.2mm

-Print the following pieces on any hard and resistant filament for example: PLA, PETG, ABS ...

Base compass circles for Router Stanley SRR1200.stl Center 1.stl 2.stl center Adjusting nut.stl

-Print the following pieces on TPU or any slightly compressible filament:

Presor.stl

All the pieces except the piece "Presor.stl", must be printed in 2 colors, changing the color in layer 3 so that the strip can be seen as you can see it in the attached photos.
